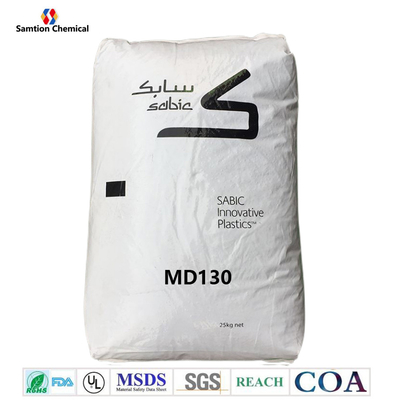

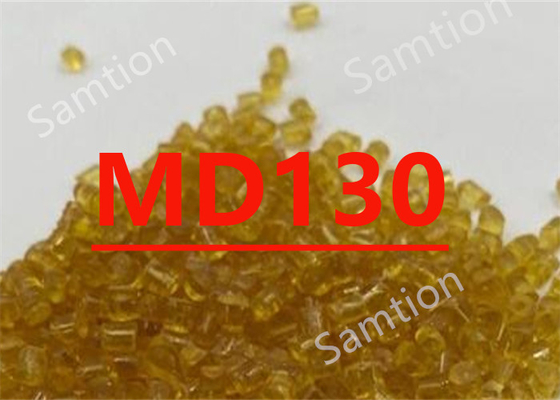

S-PlasticsUltem MD130żywica jestPrzejrzysty, standardowy polietherimid (Tg 217C).
| Wyroby mechaniczne | Wartość | Jednostka | Standardowy |
| Ciśnienie naciągowe, yld, typ I, 5 mm/min | 110 | MPa | ASTM D 638 |
| Wytrzymałość na rozciąganie, brk, typ I, 5 mm/min | 90 | MPa | ASTM D 638 |
| Prężność rozciągania, yld, typ I, 5 mm/min | 7 | % | ASTM D 638 |
| Prężność rozciągania, brk, typ I, 5 mm/min | 60 | % | ASTM D 638 |
| Moduł rozciągania, 5 mm/min | 3580 | MPa | ASTM D 638 |
| Wymagania w zakresie wytrzymałości | 160 | MPa | ASTM D 790 |
| Wymagania w zakresie wytrzymałości | 165 | MPa | ASTM D 790 |
| Moduł gięcia, 1,3 mm/min, przedział 50 mm | 3550 | MPa | ASTM D 790 |
| Moduł gięcia, 2,6 mm/min, przedział 100 mm | 3510 | MPa | ASTM D 790 |
| Taber Abrasion, CS-17, 1 kg | 10 | mg/1000cy | Metoda S-Plastics |
| Wytrzymałość na rozciąganie, wydajność, 50 mm/min | 105 | MPa | ISO 527 |
| Pojemność napędowa, pęknięcie, 50 mm/min | 85 | MPa | ISO 527 |
| Prężność naciągu, wydajność, 50 mm/min | 6 | % | ISO 527 |
| Prężność naciągowa, przerwanie, 50 mm/min | 60 | % | ISO 527 |
| Moduł rozciągania, 1 mm/min | 3200 | MPa | ISO 527 |
| Wydajność, 2 mm/min | 160 | MPa | ISO 178 |
| Moduł gięcia, 2 mm/min | 3300 | MPa | ISO 178 |
| Twardość, H358/30 | 140 | MPa | ISO 2039-1 |
| Wpływ | Wartość | Jednostka | Standardowy |
| Izod Impact, bez wzorów, 23°C | 1335 | J/m | ASTM D 4812 |
| Izod Impact, wcięty, 23°C | 53 | J/m | ASTM D 256 |
| Izod Impact, wcięty, -30°C | 55 | J/m | ASTM D 256 |
| Izod Impact, z odwrotnym wcięciem, 3,2 mm | 1335 | J/m | ASTM D 256 |
| Gardner, 23°C | 36 | J | ASTM D 3029 |
| Całkowita energia uderzenia przyrządowego, 23°C | 38 | J | ASTM D 3763 |
| Izod Impact, nieobliczony 80*10*4 +23°C | Uwaga: | kJ/m2 | ISO 180/1U |
| Izod Impact, nieobliczony 80*10*4 -30°C | Uwaga: | kJ/m2 | ISO 180/1U |
| Izod Impact, wyryte 80*10*4 +23°C | 6 | kJ/m2 | ISO 180/1A |
| Izod Impact, wycięty 80*10*4 -30°C | 6 | kJ/m2 | ISO 180/1A |
| Charpy 23°C, V-odcięcie Edgew 80*10*4 sp=62mm | 4 | kJ/m2 | ISO 179/1eA |
| Wpływ Charpy, wcięty, 23°C | 10 | kJ/m2 | ISO 179/2C |
| Wartość temperatury -30°C, węzło V Edgew 80*10*4 sp=62mm | 4 | kJ/m2 | ISO 179/1eA |
| Wykorzystanie cieplne | Wartość | Jednostka | Standardowy |
| Vicat Temperatura zmiękczania, współczynnik B/50 | 218 | °C | ASTM D 1525 |
| HDT, 1,82 MPa, 3,2 mm, niewygrzewana | 208 | °C | ASTM D 648 |
| CTE, -20°C do 150°C, przepływ | 5.58E-05 | 1/°C | ASTM E 831 |
| CTE, od -20°C do 150°C, przepływ x | 5.4E-05 | 1/°C | ASTM E 831 |
| Przewodność cieplna | 0.22 | W/m-°C | ASTM C 177 |
| Przewodność cieplna | 0.24 | W/m-°C | ISO 8302 |
| CTE, od 23°C do 150°C, przepływ | 5.E-05 | 1/°C | ISO 11359-2 |
| CTE, od 23°C do 150°C, przepływ | 5.E-05 | 1/°C | ISO 11359-2 |
| Badanie ciśnienia kulkowego, 125°C +/- 2°C | WYJEDNIK | - | IEC 60695-10-2 |
| Vicat Temperatura zmiękczania, wskaźnik A/50 | 215 | °C | ISO 306 |
| Vicat Temperatura zmiękczania, współczynnik B/50 | 211 | °C | ISO 306 |
| Vicat Temperatura zmiękczania, współczynnik B/120 | 212 | °C | ISO 306 |
| HDT/Be, 0,45MPa Krawędź 120*10*4 sp=100mm | 200 | °C | ISO 75/Be |
| HDT/Ae, 1,8 MPa Krawędź 120*10*4 sp=100mm | 190 | °C | ISO 75/Ae |
| Fizyczne | Wartość | Jednostka | Standardowy |
| Grawitość szczególna | 1.27 | - | ASTM D 792 |
| Wchłanianie wody, 24 godziny | 0.25 | % | ASTM D 570 |
| Wchłanianie wody, równowaga, 23C | 1.25 | % | ASTM D 570 |
| Zmniejszenie pleśni na pręcie rozciągającym się, przepływ (2) | 0.5 do 0.7 | % | Metoda S-Plastics |
| Ściganie pleśni, przepływ, 3,2 mm | 0.5 do 0.7 | % | Metoda S-Plastics |
| Prędkość przepływu topnienia, 337°C/6,6 kgf | 9 | g/10 min | ASTM D 1238 |
| Wskaźnik Poissona | 0.3 | - | ASTM D 638 |
| Gęstość | 1.27 | g/cm3 | ISO 1183 |
| Absorpcja wody (23°C/sat) | 1.25 | % | ISO 62 |
| Wchłanianie wilgoci (23°C / 50% RH) | 0.7 | % | ISO 62 |
| Pojemność topnienia, MVR przy 360°C/5,0 kg | 13 | cm3/10 min | ISO 1133 |
| Elektryczne | Wartość | Jednostka | Standardowy |
| Odporność objętościowa | 1.E+17 | Ohm-cm | ASTM D 257 |
| Siła dielektryczna, w powietrzu, 1,6 mm | 32.7 | kV/mm | ASTM D 149 |
| Wytrzymałość dielektryczna, w oleju, 1,6 mm | 27.9 | kV/mm | ASTM D 149 |
| Wytrzymałość dielektryczna, w oleju, 3,2 mm | 19.6 | kV/mm | ASTM D 149 |
| Względna przepuszczalność, 100 Hz | 3.15 | - | ASTM D 150 |
| Względna przepuszczalność, 1 kHz | 3.15 | - | ASTM D 150 |
| Współczynnik rozpraszania, 100 Hz | 0.0015 | - | ASTM D 150 |
| Współczynnik rozpraszania, 1 kHz | 0.0012 | - | ASTM D 150 |
| Współczynnik rozpraszania, 2450 MHz | 0.0025 | - | ASTM D 150 |
| Odporność objętościowa | 1.E+15 | Ohm-cm | IEC 60093 |
| Odporność powierzchniowa, ROA | >1.E+15 | Ohm. | IEC 60093 |
| Wytrzymałość dielektryczna, w oleju, 0,8 mm | 33 | kV/mm | IEC 60243-1 |
| Wytrzymałość dielektryczna, w oleju, 1,6 mm | 25 | kV/mm | IEC 60243-1 |
| Wytrzymałość dielektryczna, w oleju, 3,2 mm | 16 | kV/mm | IEC 60243-1 |
| Względna przepuszczalność, 50/60 Hz | 2.9 | - | IEC 60250 |
| Względna przepuszczalność, 1 MHz | 2.9 | - | IEC 60250 |
| Współczynnik rozpraszania, 50/60 Hz | 0.0005 | - | IEC 60250 |
| Współczynnik rozpraszania, 1 MHz | 0.006 | - | IEC 60250 |
| Współczynnik rozpraszania, 2450 MHz | 0.0025 | - | IEC 60250 |
| Indeks porównawczy śledzenia | 150 | V | IEC 60112 |
| Indeks porównawczy śledzenia, M | 100 | V | IEC 60112 |
| Charakterystyka płomienia | Wartość | Jednostka | Standardowy |
| Wskaźnik zapalności drutu świecącego 960°C, przechodzi w | 3.2 | mm | IEC 60695-2-12 |
| Wskaźnik tlenu (LOI) | 47 | % | ISO 4589 |
| Źródło GMD, ostatnio zaktualizowane: 02/02/2006 | |||
| Wstrzykiwacz | Wartość | Jednostka |
| Temperatura suszenia | 150 | °C |
| Czas suszenia | 4 - 6 | godziny |
| Czas suszenia (zbiorczy) | 24 | godziny |
| Maksymalna zawartość wilgoci | 0.02 | % |
| Temperatura topnienia | 350 - 400 | °C |
| Temperatura dyszy | 345 - 400 | °C |
| Temperatura przednia - strefa 3 | 345 - 400 | °C |
| Środkowa temperatura strefy 2 | 340 - 400 | °C |
| Temperatura tylna - strefa 1 | 330 - 400 | °C |
| Temperatura pleśni | 135 - 165 | °C |
| Ciśnienie pleców | 0.3 - 0.7 | MPa |
| Prędkość śruby | 40 - 70 | obroty / min |
| Strzał do wielkości cylindru | 40 - 60 | % |
| Głębokość wentylacji | 0.025 - 0.076 | mm |
| Parametry | ||
| Wykonanie wstrzykiwania przez wytłaczanie | Wartość | Jednostka |
| Temperatura suszenia | 140 - 150 | °C |
| Czas suszenia | 4 - 6 | godziny |
| Czas suszenia (zbiorczy) | 24 | godziny |
| Maksymalna zawartość wilgoci | 0.01 - 0.02 | % |
| Temperatura topnienia (Parison) | 320 - 355 | °C |
| Temperatura w beczce - strefa 1 | 325 - 350 | °C |
| Temperatura w beczce - strefa 2 | 330 - 355 | °C |
| Temperatura w beczce - strefa 3 | 330 - 355 | °C |
| Ciepło w beczce - strefa 4 | 330 - 355 | °C |
| Adapter - Strefa 5 Temperatura | 330 - 355 | °C |
| Głowa - strefa 6 - najwyższa temperatura | 330 - 355 | °C |
| Głowa - strefa 7 - temperatura dna | 330 - 355 | °C |
| Prędkość śruby | 10 - 70 | obroty / min |
| Temperatura pleśni | 65 - 175 | °C |
| Temperatura ścierania | 325 - 355 | °C |
| Źródło GMD, ostatnio zaktualizowane: 02/02/2006 | ||
|
Więcej informacji można uzyskać po pobraniu karty danych |
|
 |
S-Plastics Ultem MD130.pdf |
|
